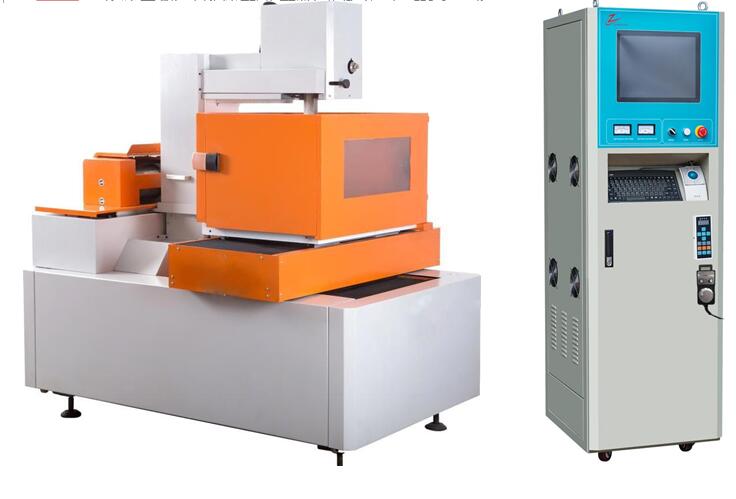

| 项 目 |
| 1.机械本体 |
| *全铸造机床床身、拖板、立柱、工作台、铸件HT200,采用人工时效（二次回火）及自然时效。 |
| *二轴（X，Y轴）滚珠丝杠。 |
| 导轨、滚珠丝杠防护采用全封闭防水防尘。 |
| 2、数控柜 |
| 工业控制计算机： |
| 工业控制计算机主机 |
| 立式机柜15寸液晶显示器 |
| 80G硬盘、232标准接口、USB接口、网卡、 ≧1G内存 |
| 输入方式：标准键盘、鼠标、U盘、网络传输 |
| 自动编程软件及接口板 |
| 伺服电机及模块式驱动功放单元系统 |
| 全数字式高频脉冲电源，脉冲波型，内容可编程。储存 |
| 机床电器 |
| 走丝系统：变频调试或无极调试 |
| 切削液过滤系统 |
| 项 目 | |||||
| 1.主机 | |||||
| *机床重量kg | 1800 | ||||
| *工作台尺寸mm | 670*510 | ||||
| *工作台行程mm | 400X320 | ||||
| *Z轴滑枕行程mm | 300 | ||||
| *U、V轴行程mm | 36*36 | ||||
| *U、V轴最小指令单位mm | 0.001 | ||||
| Z轴升降 | 变速电机 | ||||
| X Y 轴混合步进伺服驱动器 | 普非德 | ||||
| X、Y轴混合步进伺服电机 | 普非德 | ||||
| 丝杆 | 江苏 双螺母丝杆 | ||||
| 直线导轨 | （上银/银泰） | ||||
| 丝筒最大行程mm | 200 | ||||
| 走丝速度 | 变频可调 | ||||
| 最大贮丝长度mm | 约250 | ||||
| 重复定位精度mm | ±0.003 | ||||
| 2、工件 | |||||
| *最大工件重量kg | 320 | ||||
| *最大加工厚度mm | 300 | ||||
| 切割锥度 | ±3°/100 | ||||
| 3.控制轴 | |||||
| 控制轴数X/Y/U/V/Z | 五轴四联动，抗干扰 | ||||
| 最小分辨率 X/Y/U/Vmm | 0.001 | ||||
| 4.运丝系统 | |||||
| 电丝（钼丝）直径mm | 0.16-0.2 | ||||
| 丝垂直找正 | 校丝仪 | ||||
| 5.工作液箱 150L | |||||
| 过滤系统 | 双重自动过滤,液位自动报警系统 | ||||
| 6.系统工作环境 | |||||
| 标准电源 | 220v±10％ 50HZ | ||||
| 机床消耗总功率 | 3KW | ||||
| 最大加工电流 | 6A | ||||
| 环境温度 | 0-45°C | ||||
| 相对湿度 | < 80％ | ||||
| 系统运行噪声 | ≤75分贝 | ||||
| 8.工艺指标 | |||||
| 最大切割效率 | 160mm²/min（二次切割速度） | ||||
| 最佳切割表面粗糙度 | Ra≤0.8-1.6um(割一修二) | ||||
| 加工精度 | 按GB/T7926-2005执行±0.01mm | ||||
| 丝损耗 | 加工100000mm²电极丝损耗仅0.01mm | ||||
| 9.数控系统 | Xp系统 | ||||
| 输入方式 | 标准键盘、鼠标、U盘、网络传输 | ||||
| 编程软件 | AUTOCAD | ||||
| 光栅尺 | 新天光电 | ||||
| 显示器 | 15#液晶显示器 | ||||
| 工业控制计算机主机 | 高立式柜机 | ||||
| DNC接口 | 232标准接口、USB接口、网卡 | ||||
| 语言 | 中文 | ||||
| 测量单位 | 英制/公制 | ||||
| 拐角过滤方式 | 线性/圆弧 | ||||
| 最小进给增量 | 0.001mm | ||||
| 代码方式 | ISO代码，兼容3B语言，AUTOCAD/CAM的DXF格式图形文件 | ||||
| 10.加工性能特点 | |||||
| 切割自动跟踪。加工轨迹实时显示，工件轮廓三维造型 | |||||
| 自动编程、比例缩放、加工轨迹二维或三维 | |||||
| 任意停机、段末停机、预设程序段停机。 | |||||
| 检查任意程序段的内容、可修改、插入删除任意程序段。检索、开启任意加工程序段的内容 | |||||
| 短路自动回退。断电保护，自动记录切割轨迹，来电恢复。 | |||||
| 断丝处理：系统自动故障检测功能，断丝自动停机，回到起割点，穿好丝后再回到断丝点。 | |||||
| 直线、曲线及其它非圆线插补功能，反向简隙补偿功能。 | |||||
| 加工面积自动计算、清角加工。导轮切点偏移补偿。 | |||||
| 镜像加工、图形平移、旋转复制。 | |||||
|
定位 精度 |
X轴 | +0.005/300 mm | |||
| Y轴 | +0.005/300 mm | ||||
| Z轴 | +0.005/300 mm | ||||
| 重复定位精度 | X轴 | +0.003mm | |||
| Y轴 | +0.003 mm | ||||
| Z轴 | +0.003 mm | ||||
| 垂直度 | X/Y轴 | 0.015/300 mm | |||
| 光栅尺 | 0.001mm | ||||
| 序号 | 名称 | 规格／品牌 | 制造商及品牌／产地 |
| 1 | 数控系统 | 闭环中原数控系统 | 中原/中国 |
| 2 | X、Y轴驱动器 | AOK | 澳大利亚独资 |
| 3 | X、Y轴混合步进伺服电机 | AOK | 澳大利亚独资 |
| 4 | 轴承 | 慈溪/中国 | |
| 5 | 高压水泵 | 威乐 | 德国/合资 |
| 6 | 光栅尺 | 新天光电 | 成都/中国 |
| 7 | X、Y轴线轨 | HGH25HA2R | 上银/台湾 |
| 8 | Z轴线轨 | HGH25HA2R | 上银/台湾 |
| 9 | X、Y滚珠丝杆副 | C3级精度 | 欧美达/南通 |
| 10 | 运丝电机 | 三和 | 宁波/中国 |
| 11 | 联轴器 | 55/19/22 | 旭东华/合资 |
| 12 | 工作灯 | LED-24V-400mm | 余姚/国产 |
| 13 | 交流接触器 | 3TH82 62-0X | 西门子 |
| 14 | 断路开关 | PCM1-63L/3300 | 人民电器/中国 |
| 15 | 三轴行程限位开关 | YBLX-JW2/11Z/3 | 正泰/中国 |
| 16 | 面板按键 | ||
| 17 | 自动润滑系统 | 定量式LRS-A-100W | 艾润/中国 |
| 18 | 报警系统 | 双色LED | 欧恩/中国 |
| 19 | 机床通讯 | 网络通讯接口 | 赛扬/国产 |
| 20 | 手脉 | APG-113 | 厦门 |
| 21 | 防护罩 | ZL500 | 河北/中国 |
